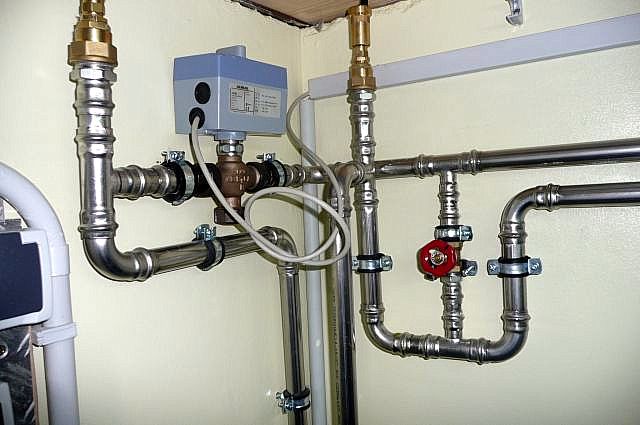

Im nächsten Bild sieht man das Motorventil von Siemens, dieses Ventil bekommt von der Steuerung gesagt, wie weit es zu öffnen, bzw. zu schließen hat, um die vorgegebene Temperatur zu fahren. Ausgangspunkt hierfür sind die Thermometer im Vor- und Rücklauf. Eine weitere Sicherheit ist, dass das Motorventil nur soweit aufmacht, dass das Wasser vom Rücklauf nicht wärmer als 1,5 Grad ist, sonst würde die Gefahr bestehen, dass die Fische sich an der Einlaufstelle versammeln . Das Drosselventil, welches man mit dem roten Verstellrad sieht, hat die Funktion von einem Bypass. Macht das Motorventil komplett zu, kann das Wasser über den Bypass zirkulieren, ansonsten würde die Zirkulationspumpe der Therme ständig drücken und würde schnell verschleißen.

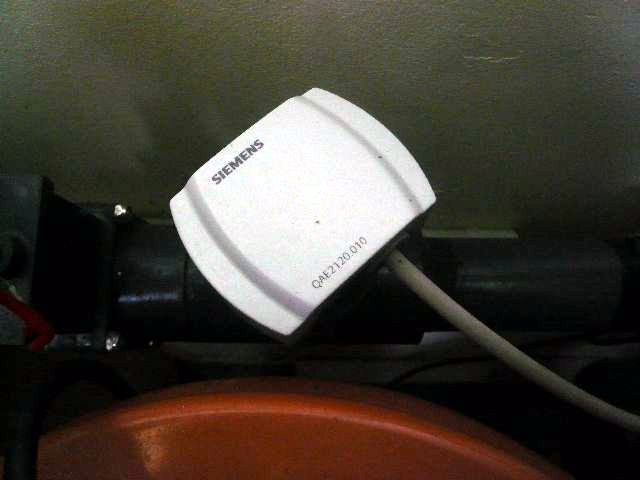

Im nächsten Bild sieht man den Siemens Temperaturfühler vom Rücklauf.
