Alter Teich

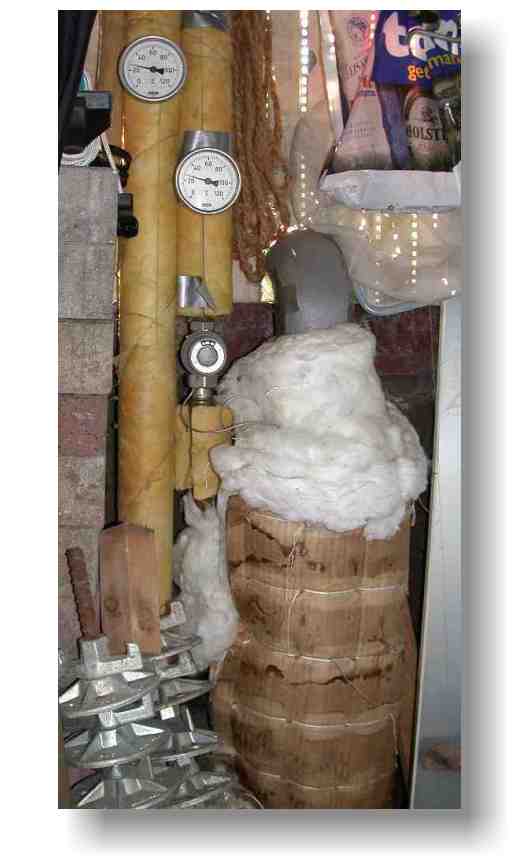

Der Wärmetauscher ist an der Wand montiert und vollkommen mit Glaswolle isoliert.



40 kW Wärmetauscher (isoliert)



Das Teichwasser strömt von unten in den Wärmetauscher hinein. Im Wärmetauscher befindet eine Spirale aus Edelstahl, in der das Heizungswasser mit einer Temperatur von ca. 45-55°C von oben einströmt. Das Teichwasser erwärmt sich, da es nach oben fließt und das Heizungswasser kühlt sich ab, weil es nach unten fließt.



Schematische Darstellung des Wärmetauschers



Die Temperatur des Teichwassers wird vor dem Wärmetauscher mit einem Fühler gemessen, es entspricht der Wassertemperatur im Teich. Ein Ventil regelt dann die nötige Heizwassermenge. Ist der Unterschied zwischen der eingestellten und der tatsächlichen Teichwassertemperatur groß, wird das Ventil weit geöffnet. Ist er gering, ist  auch das Ventil nur gering geöffnet. Dies hat den Vorteil, das es zu keinen Regelspitzen kommt. Diese Regeltechnik benötigt keinen Strom und ist im Heizungsfachgeschäft erhältlich (u.a. für Fußbodenheizung von DANNFOSS, normales Heizungsventil für Warmwasserheizungen mit Fernfühler).

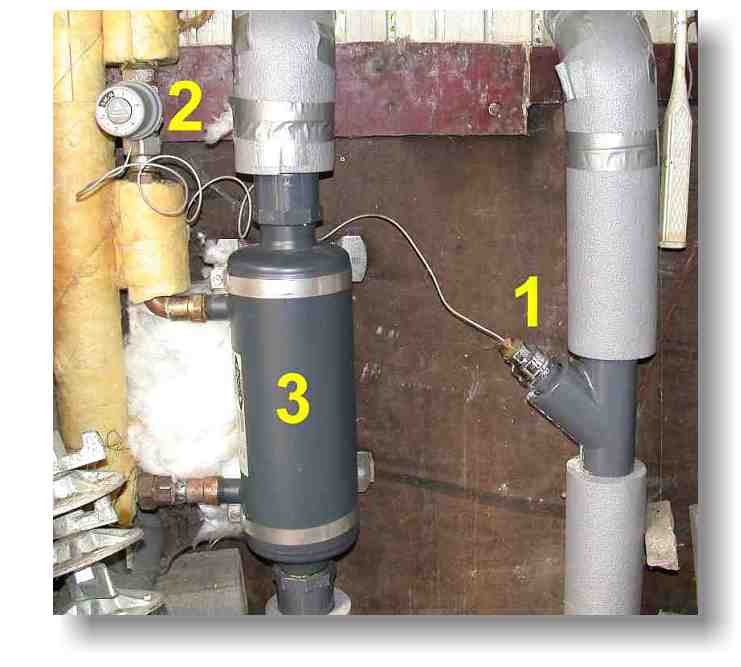

1 Messfühler     2 Regelventil     3 Wärmetauscher





1

Zulauf von Teich

4

Rücklauf Heizungswasser

2

Rücklauf in Teich

5

Temperatur Zulauf

3

Zulauf Heizungswasser

6

Temperatur Rücklauf

1 Heizungsvorlauf      2 Heizungsrücklauf





Einbau Fernfühler in Zulaufwasser
