Sauerstoffkonzentrator



Im folgenden wird der Sauerstoffkonzentrator RC5 M der Fa. gce mediline erläutert, welcher für den Einsatz am Koi-Teich bestens geeignet ist und bei mir seit Ende 2006 im Einsatz ist. Die Hauptargumente für mich waren die 3-Säulen Technik und eine kontinuierliche Sauerstoffgehaltmessung am Geräteausgang.



Einleitung:

Sauerstoff ist extrem wichtig, für uns Menschen als auf für unserer Koi. Ich kann deshalb nicht verstehen, warum so viele Koibesitzer dem Sauerstoffgehalt des Wassers so wenig Beachtung zukommen lassen. Die Messung des Sauerstoffgehaltes des Wassers erfolgt in mg/l oder üblicherweise im Koi-Bereich in %-Sättigung. Eine elektronische Dauermessung ist zu bevorzugen. Ein Tropftest ist sehr anfällig und es kommt leicht zu Messfehlern.





Verwendungszweck:

Normale Luft hat einen Sauerstoffanteil von 20,93 %. Mit einer üblichen Belüftung wird nun versucht, den Sauerstoffgehalt des Wasser auf ca. 100% zu halten. Dies funktioniert so nicht.

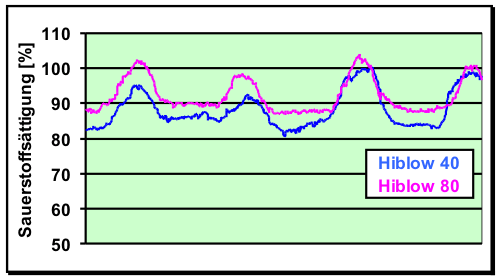

Sauerstoffgehalt bei 25.000 Liter (HiBlow 40)

Sauerstoffgehalt bei 30000 Liter (HiBlow 80)





Das Auf und Ab beim Sauerstoffgehalt zeigt die Tag- und Nachschwankung. Vor allem in den Nacht sinkt der Sauerstoffgehalt oft dramatisch ab, d.h. oft über 20% weniger als am Tage.



Das Wasser kann sehr einfach und vor allem sehr effektiv mittels einem Sauerstoffkonzentrator mit Sauerstoff angereichert werden. Bei der Wahl des Sauerstoffkonzentrators sollt unbedingt auf eine 3-Säulen Technik geachtet werden. Eine 2-Säulen Technik ist für den Anwendungsbereich Koi-Teich ungeeignet. Die Laufzeiten sind oft zu kurz und schädigen diese Geräte. Auch benötigen einige dieser Geräte bis zu 20 Minuten, bis der Sauerstoffgehalt in der ausströmenden "Luft" über 90%  liegt. 3-Säulengerät erzeugen nach 45 s über 95% Sauerstoffanteil. Der Sauerstoff wird dann in das Teichwasser eingebracht.

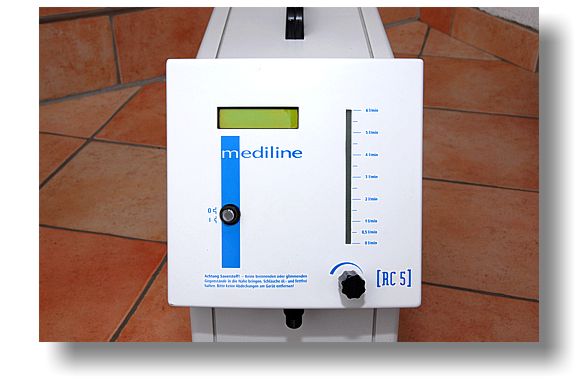

Sauerstoffkonzentrator RC 5





Sauerstoffkonzentrator RC 5

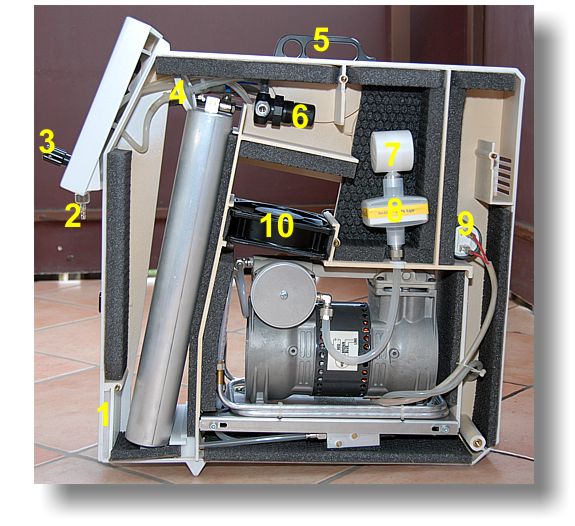

Innenansicht rechte Seite

1  Grobstaubfilter   6   Druckminderer
2  Sauerstoffausgang    7   Feinfilter
3  Durchflussregler     8   Feinfilter
4  Bakterienfilter   9  Motorkondensator
5  Tragegriff 10  Lüfter







Innenansicht linke Seite

1  Temperatursensor   6   Netzschalter
2  Feinsicherung    7   Lüftungsgitter
3  Steuerplatine mit Mikrokontroller     8   Molekularsiebeinsatz
4  Sauerstoffsensor   9   Kühler
5  Netzausfallbatterie 10   Hauptventil





Technische Daten



Modell [RC5] M
Umgebungstemperatur 10 bis 40 °C
Betrieb 10 bis 40 °C
Abmessungen 55 x 21,5 x 55 cm
Gewicht ca. 21 kg
Betriebsspannung  230 V+/-10% 50 Hz
Nennstrom 2,0 A
Flow 0,1 - 5 L/min
Sauerstoffkonzentration bei Durchfluss 0,1 - 3 l/min 95 +/- 3 Vol.% O2
Sauerstoffkonzentration bei Durchfluss     4 -5 l/min 90 +/- 3 Vol.% O2
Schalldruckpegel ca. 38 dB(A) sehr leise !!!
Sauerstoffmessung 21-98 Vol.% O2 +/- 3 Vol.-% O2



Alle Angaben ohne Gewähr
